Verslaafde CNC-plaatmetalen snijmachine voor metaalmeubelfabrikanten
Visuele beeldbewerking
Voor complexe afbeeldingen, met name wanneer beide zijden van de plaat moeten worden verwerkt, kunnen tweedimensionale afbeeldingen rechtstreeks met de hand worden getekend, visueel en intuïtief worden geprogrammeerd,en de operationele drempel wordt tegelijkertijd verlaagd.

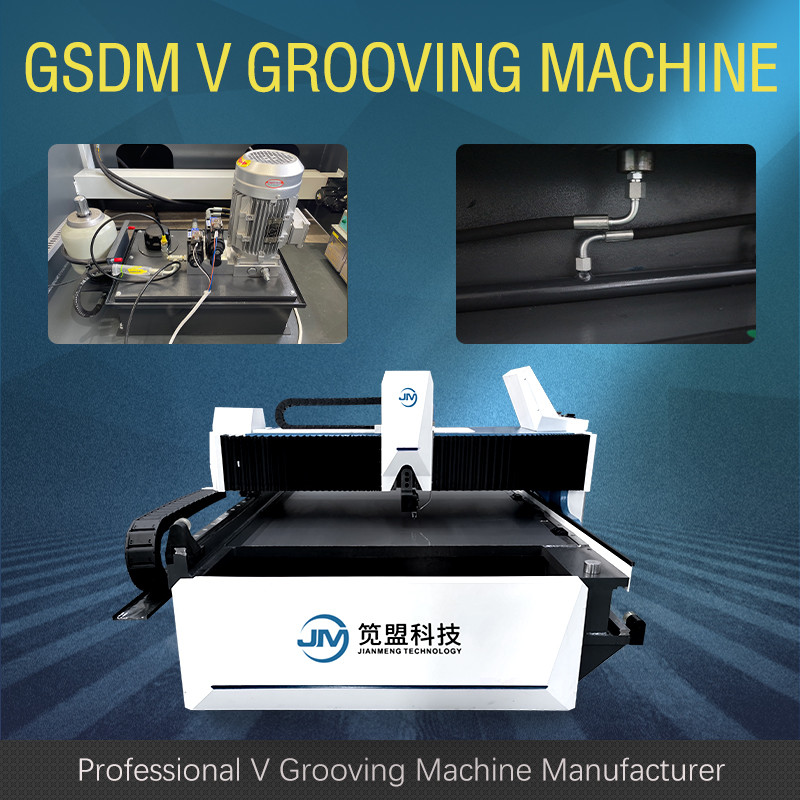

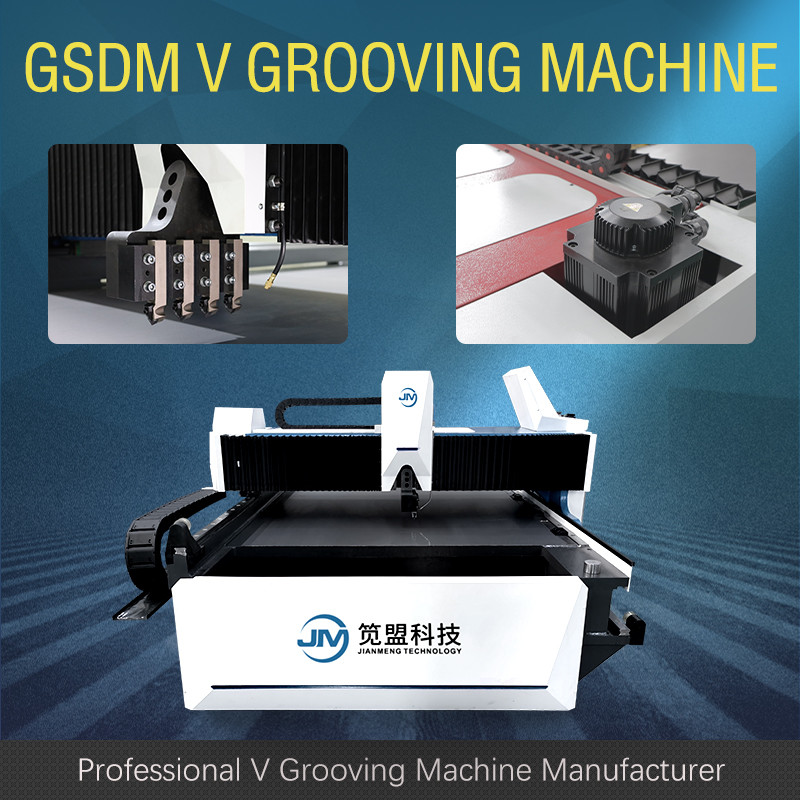

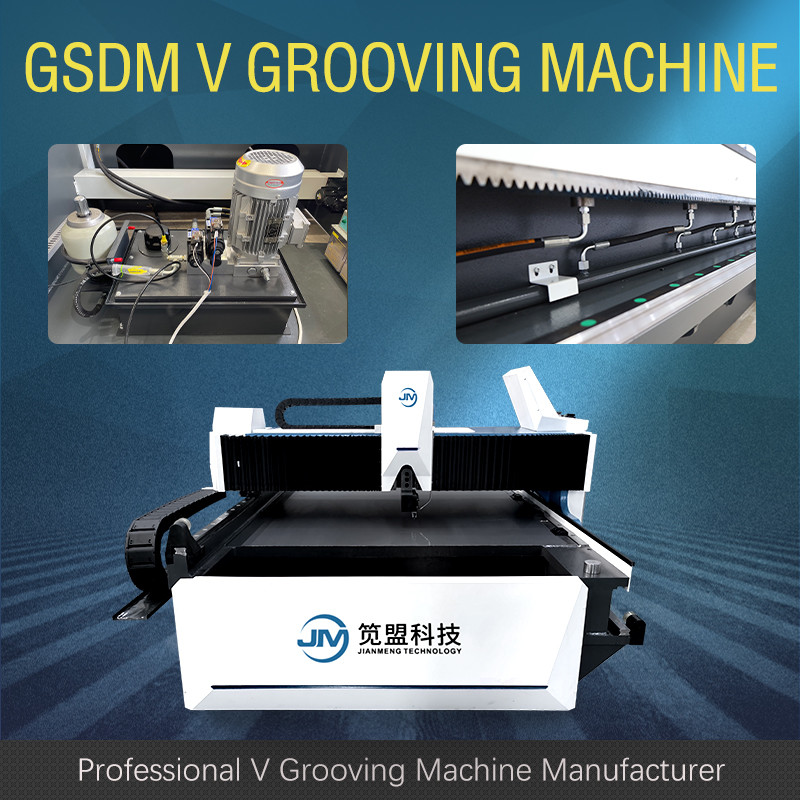

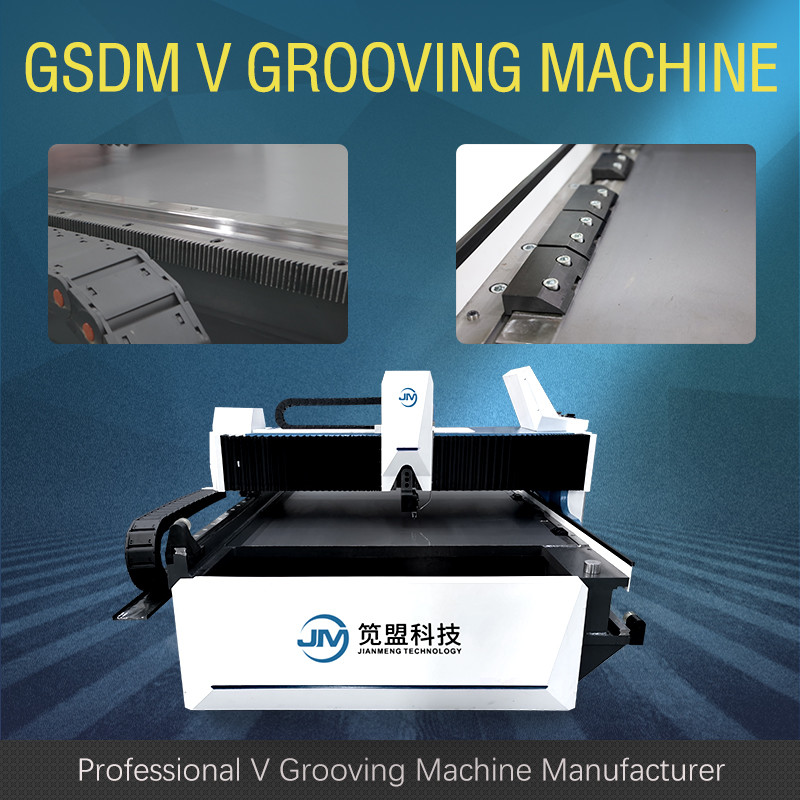

GSDM horizontale dubbele aandrijving grooving v machine is een professionele v grooving apparatuur, die van toepassing is op alle metalen platen, zoals roestvrijstalen platen, koperen platen, aluminium platen,galvaniseerde platen enzovoortDe v-groef is een hulpproces van het vormen van plaatbuigingen. Bij de buiglijn waar het plaatstuk moet worden gebogen en gevormd, worden speciale snijmachines gebruikt om V-vormige groeven te snijden,zodat het materiaal gemakkelijk kan worden gebogen en gevormd, en de R buiten de buighoek kan worden geminimaliseerd, en dan gebogen en gevormd met een buigmachine of handmatig,De verwerking wordt met deze methode voltooid en voldoet aan de uiterlijke kenmerken van het productDe diepte, breedte en hoek van de V-groef kunnen worden bepaald door de voersnelheid en de vorm van de snijgereedschappen tijdens de bewerking.
| - Nee, dat is niet waar. | Naam | Parameter | Eenheid | |
| 1 | Max. Breedte van de plaat | 1500 | mm | |
| 2 | Max. lengte van het plaatje | 5000 | mm | |
| 3 | Max. dikte ((roestvrij staal) | 5 | mm | |
| 4 | Min. Dikte van de plaat | 0.4 | mm | |
| 5 | Min.afstand van de V van de rand | 8 | mm | |
| 6 | Max. snij snelheid van de X-as | 120 | m/min | |
| 7 | Max. terugkeer snelheid van de X-as | 120 | m/min | |
| 8 | Max.afstand van de Y-as | 1250 | mm | |
| 9 | Resolutie op de Y-as | 0.001 | mm | |
| 10 | Herhaaldelijk positioneringsnauwkeurigheid | ±0.01 | mm | |
| 11 | Resolutie in z-as | 0.001 | mm | |
| 12 | Herhaaldelijk positioneringsnauwkeurigheid | ±0.01 | mm | |
| 13 | Motorvermogen | X1, X2 as | 5.0 | kW |
| Y1, Y2, Z-as | 1.0 | |||
| 14 | Algemene afmetingen | Lange | 6900 | mm |
| Breedte | 2350 | |||
| Hoogte | 1550 | |||
