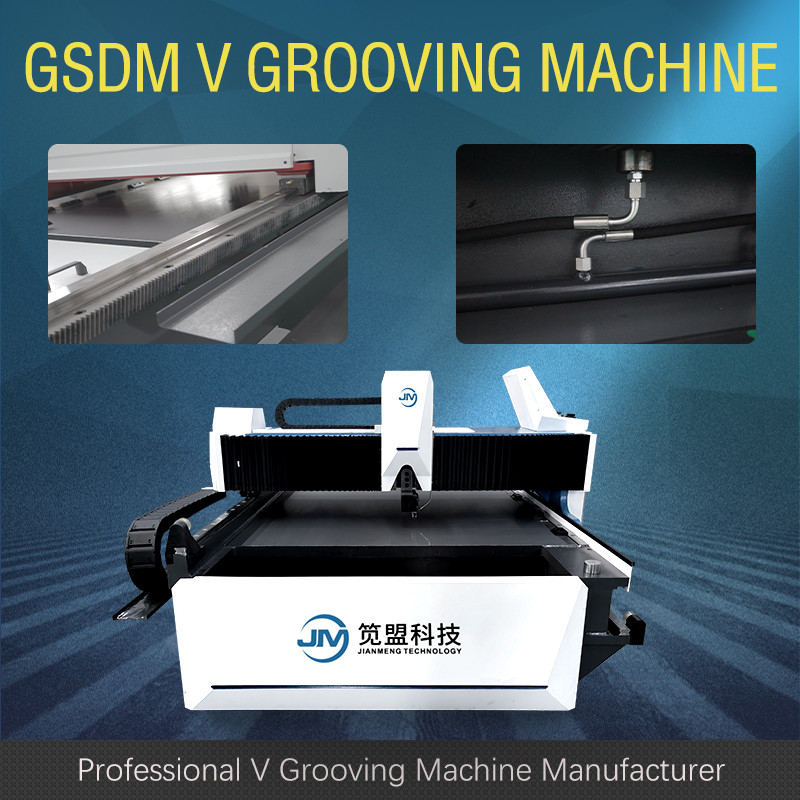

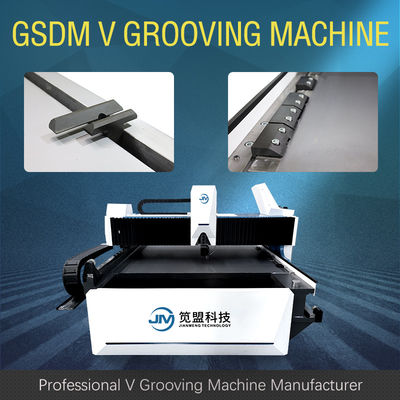

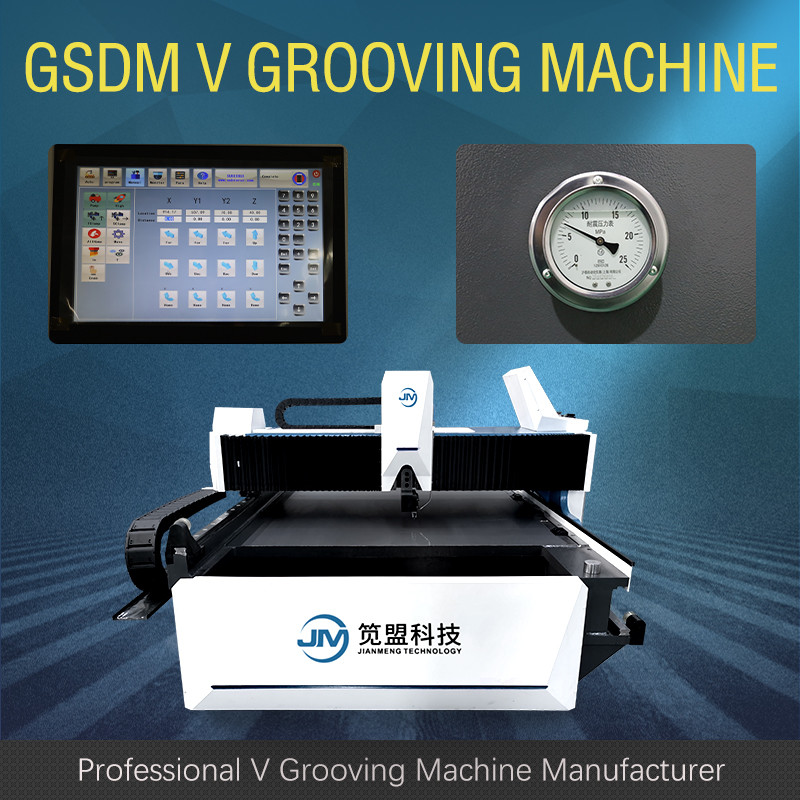

Automatische Horizontale V-Groefsnijmachine voor anti-Skateboardkurk

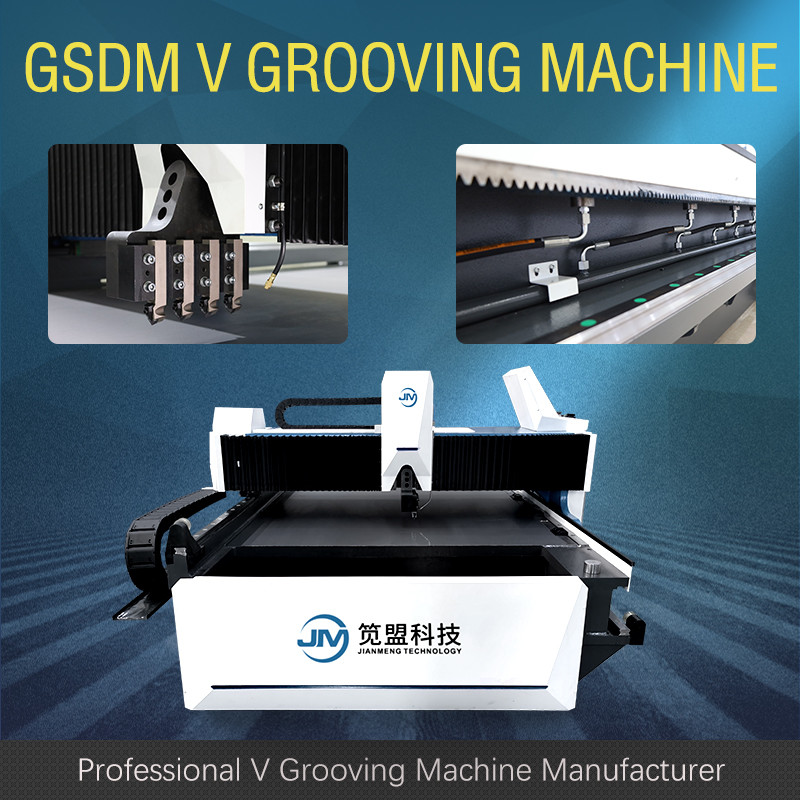

De hulpmiddelhouder (b) van GSDM v die machine groeven is uitgerust met vier legeringssnijders om de V-vormgroef te verwerken, zodat wordt het scherpe bedrag gelijk verdeeld om de misvorming van de machinaal bewerkte delen te verminderen. Het micro- koelsysteem kan worden geselecteerd om de levensduur van het hulpmiddel te verlengen en de productiekost te verminderen; De universele hulpmiddel het vastklemmen opzettende oppervlakte kan aan de het vastklemmen vereisten van diverse hulpmiddelen voldoen. Het witte staalhulpmiddel en het legeringshulpmiddel zijn verwisselbaar; Het de overdrachtapparaat van de hulpmiddeldrager gebruikt de malende schroef van de rangbal en op zwaar werk berekend lineair gidsspoor, zodat heeft het hoge nauwkeurigheid.
| Nr. | Naam | Parameter | Eenheid | |
| 1 | Max. Breedte van metaalblad | 1500 | mm | |
| 2 | Max. Lengte van metaalblad | 4000 | mm | |
| 3 | Max. dikte (Roestvrij staal) | 5 | mm | |
| 4 | Min. Dikte van metaalblad | 0,4 | mm | |
| 5 | Min.distance van V van rand | 8 | mm | |
| 6 | Max. scherpe snelheid van X-as | 120 | m/min | |
| 7 | Maximum .return-snelheid van X-as | 120 | m/min | |
| 8 | Max.distance van y-as | 1250 | mm | |
| 9 | Resolutie in y-as | 0,001 | mm | |
| 10 | Herhaalde het plaatsen nauwkeurigheid | ±0.01 | mm | |
| 11 | Resolutie in z-as | 0,001 | mm | |
| 12 | Herhaalde het plaatsen nauwkeurigheid | ±0.01 | mm | |
| 13 | Motormacht | X1, X2-as | 5.0 | kW |
| Y1, Y2, Z-AS | 1.0 | |||
| 14 | Algemene afmeting | Lengte | 5900 | mm |
| Breedte | 2250 | |||
| Hoogte | 1550 | |||
